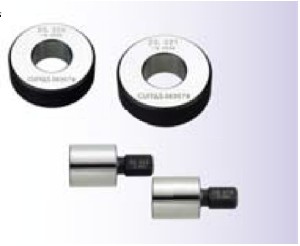

设定环规
 |
| 测量范围 |
ØD1 |
K |
倒C角 |
| 大于3mm-5mm以下 |
22 |
6 |
0.3 |
| 大于5mm-10mm以下 |
32 |
8 |
0.5 |
| 大于10mm-15mm以下 |
38 |
10 |
0.5 |
| 大于15mm-20mm以下 |
45 |
12 |
1.0 |
| 大于20mm-25mm以下 |
53 |
14 |
1.0 |
| 大于25mm-32mm以下 |
63 |
16 |
1.0 |
| 大于32mm-40mm以下 |
71 |
18 |
1.0 |
| 大于40mm-50mm以下 |
85 |
20 |
1.0 |
| 大于50mm-60mm以下 |
100 |
24 |
1.5 |
| 大于60mm-70mm以下 |
112 |
24 |
1.5 |
| 大于70mm-80mm以下 |
125 |
24 |
1.5 |
| 大于80mm-90mm以下 |
140 |
24 |
1.5 |
| 大于90mm-100mm以下 |
160 |
24 |
1.5 |

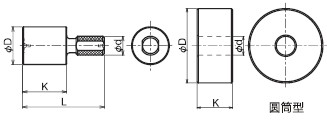

设定塞规
 |
| 测量范围 |
K |
L |
Ød |
| 大于3mm-6mm以下 |
12 |
26 |
6 |
| 大于6mm-10mm以下 |
16 |
30 |
7 |
| 大于10mm-14mm以下 |
20 |
38 |
8 |
| 大于14mm-18mm以下 |
24 |
44 |
10 |
| 大于18mm-24mm以下 |
28 |
52 |
12 |
| 大于24mm-30mm以下 |
32 |
58 |
15 |
| 大于30mm-40mm以下 |
36 |
68 |
18 |
| 大于40mm-50mm以下 |
42 |
78 |
22 |
| 大于50mm-65mm以下 |
30 |
- |
16 |
| 大于65mm-80mm以下 |
30 |
- |
16 |
| 大于80mm-100mm以下 |
36 |
- |
20 |
[订货时注意重点]
n 订货时注明空气量规品牌、型号、显示器放大倍率。
n 注明被测物件工件尺寸及公差上/下限，表面粗糙度，或提供工件图面。
n 在校正空气量规使用上，必须订购上限公差值和下限公差值各一个。
|
