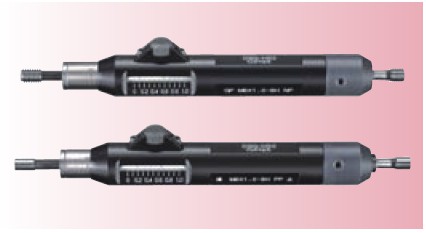

针对螺纹深度有要求工件最好的利器，在检查深度的同时也可以检查螺纹孔的有效径含 Go-NoGo 螺纹规，制作规范从M2-M18。
DSG-HS 高度析度型 最小刻画值0.1mm
Ojiyas 提供二种刻画读值供客户选择：
1.DSG-HS 最小刻画值0.1mm
2.DSG 最小刻画值0.5mm（只单独订Go 端也可以）
| 握把型号 |
适用范围 |
深度测量范围 |
ØA |
L |
（B） |
ØD |
重量 |
| DSG-HS1 |
M2~M3.5 |
2~14mm |
10 |
97 |
19 |
16 |
50g |
| DSG-HS2 |
M4~M6 |
3~26mm |
12 |
115 |
32 |
18 |
80g |
| DSG-HS3 |
M7~M10 |
5~45mm |
15 |
132 |
51 |
21 |
180g |
| DSG-HS4 |
M11~M14 |
5~45mm |
20 |
133 |
51 |
28 |
350g |
| DSG-HS5 |
M15~M18 |
10~60mm |
25 |
180 |
71 |
32 |
500g |
|
