Kanetec 正弦吸盘

产品分类品牌分类

Kanetec 正弦吸盘

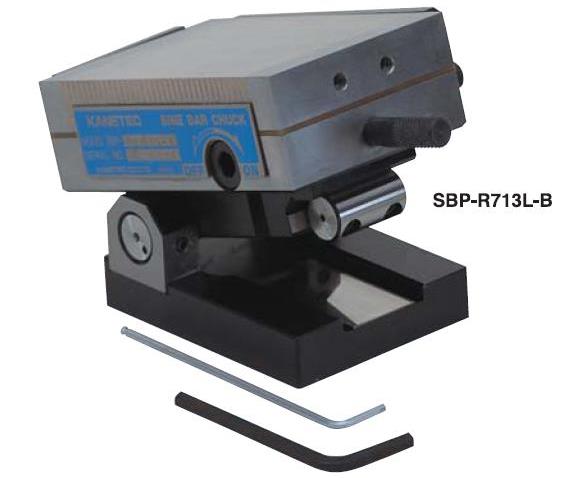

产品型号: SBP-R713L-B 制造商: Kanetec - 强力 (日本)

产品特点:

细条型磁极排放在吸盘表面，可安装在磨床上来固定小的、薄的工件.

产品应用

适合安装在模具型磨床上做高精密角度研磨.

技术参数

单位(mm)

型号	公称尺寸	顶盘尺寸				磁极间距	基座尺寸		高度	最高倾斜度	倾斜度	精度	滚轴中心距	重量
型号	公称尺寸	B1	L1	t	Le	P	B2	L2	H	最高倾斜度	倾斜度	精度	滚轴中心距	重量
SBP-R713L-B	75x130	75	130	18	106	3(1+2)	75	103	62	124	-5°-45°	0.007/100 max.	75	7kg
SBP-R713S-B	45x95	130	75	18	10679	3(1+2)	75	103	62	114	-5°-45°	0.007/100 max.	75	7kg

* 产品外形和参数如果更改可能不会另作通知，请在订购前确认。
