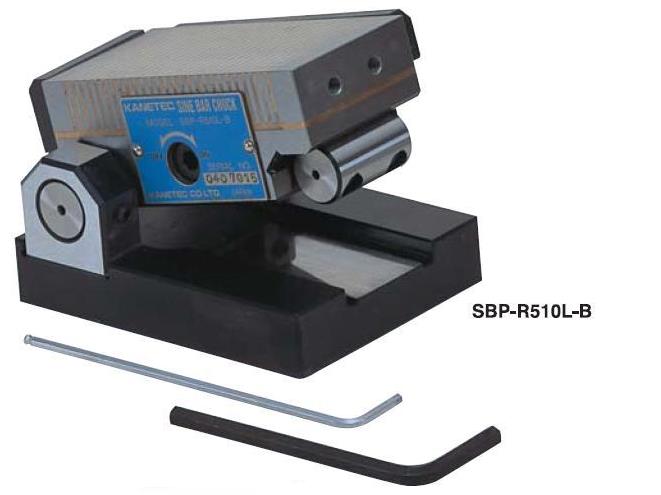

Kanetec 正弦吸盘

产品分类品牌分类

Kanetec 正弦吸盘

产品型号: SBP-R510L-B 制造商: Kanetec - 强力 (日本)

产品特点:

简单、紧凑的构造，便于操作.
中间杆可固定，此型号也可用在研磨作业中.
细条型磁极排放在吸盘表面，可安装在磨床上来固定小的、薄的工件.

产品应用

适用于角度要求非常精准的模具或小工件的成型研磨.

技术参数

单位(mm)

型号	公差尺寸	顶盘尺寸				磁极间距	基座尺寸		高度	最高倾斜度	倾斜度	角度精度	滚轴中心距	重量
型号	公差尺寸	B1	L1	t	Le	P	B2	L2	H	最高倾斜度	倾斜度	角度精度	滚轴中心距	重量
SBP-R510L-B	45x95	45	95	18	79	3(1+2)	75	103	62	114	-5°-45°	0.007/100 max.	75	3kg

* 产品外形和参数如果更改可能不会另作通知，请在订购前确认。
