Kanetec 正弦吸盘

产品分类品牌分类

Kanetec 正弦吸盘

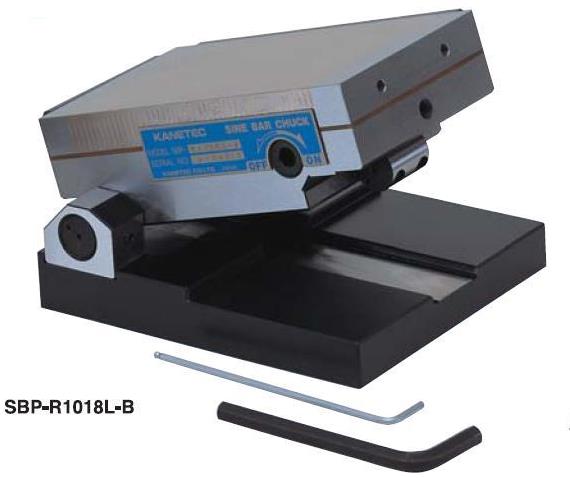

产品型号: SBP-R1018L-B 制造商: Kanetec - 强力 (日本)

产品特点:

纵向方向上有夹具，便于角度设置.

产品应用

适合高精度研磨、测量.

适合安装在模具磨床上做高精度角度研磨.

技术参数

单位(mm)

型号	公称尺寸	顶盘				磁极间距	基座尺寸		高度		最大高度倾斜45°	倾斜度	角度精度	滚轴中心距	重量
型号	公称尺寸	B1	L1	t	Le	P	B2	L2	H1	H2	最大高度倾斜45°	倾斜度	角度精度	滚轴中心距	重量
SBP-R1018L-B	105x175	105	175	18	142	3(1+2)	151	175	89	40	175.5	-5°-45°	0.007/100 max.	125	11kg
SBP-R1530L-B	150x300	150	300	18	256	3(1+2)	196	300	103	40	272	-5°-45°	0.007/100 max.	250	32kg

* 产品外形和参数如果更改可能不会另作通知，请在订购前确认。
